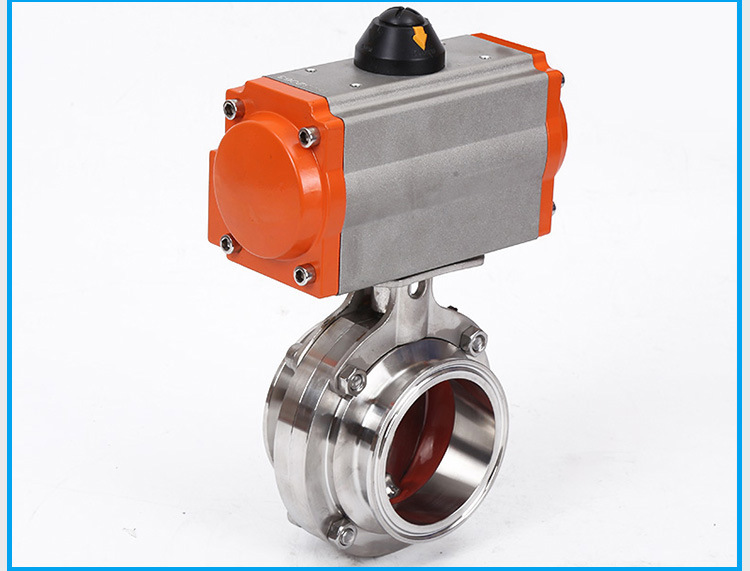

气动卫生级蝶阀 洁净工艺中的精准执行者

在现代食品、饮料、制药、生物工程等对洁净度要求极高的工业领域，阀门作为管路系统的关键控制元件，其性能直接关系到产品质量与生产安全。气动卫生级蝶阀，凭借其独特的设计与气动执行器带来的高效自动化能力，已成为这些行业管路流体控制的理想选择。

一、 核心组成部分：阀体与气动执行器

气动卫生级蝶阀主要由两大部分构成：卫生级蝶阀阀体与气动执行器。

1. 卫生级蝶阀阀体
其设计严格遵循卫生标准，核心特点包括：

• 材质优异：阀体、蝶板及阀座通常采用优质不锈钢（如304、316L），内表面经过高精度抛光处理，达到镜面效果（Ra ≤ 0.8μm甚至更低），确保无死角、易清洗、不滋生细菌。
• 密封可靠：密封件多采用符合FDA、EC1935等认证的食品级橡胶（如EPDM、硅胶）或PTFE，确保介质纯净且密封严密。
• 连接方式：采用快装卡箍（Clamp）、焊接（Butt Weld）或螺纹（Thread）等卫生级连接方式，便于安装、拆卸与维护。
• 流道设计：采用直通式流道，蝶板薄而精准，流体通过时阻力小，不易产生滞留，保证了工艺介质的完整性。

2. 气动执行器
这是阀门的驱动与控制核心，它将压缩空气的能量转化为机械转矩，驱动蝶板实现0°至90°的精确旋转，从而完成开启、关闭或调节流量的动作。其主要优势在于：

• 快速响应：气动驱动动作迅速，能实现高频次的开闭操作，满足自动化生产线的节拍要求。
• 动力强劲：输出扭矩大，能可靠地切断或调节带有一定粘度的流体。
• 安全防爆：本质安全，特别适用于潮湿、易燃易爆的洁净车间环境。
• 控制灵活：搭配电磁阀、定位器、限位开关等附件，可实现远程控制、比例调节及信号反馈，轻松集成到PLC或DCS控制系统中。

二、 工作原理与流程

当控制系统发出指令，压缩空气通过电磁阀进入气动执行器的气缸。根据进气方向的不同（单作用弹簧复位或双作用），活塞产生直线运动，通过齿轮齿条或拨叉机构将其转化为旋转运动，驱动阀杆与蝶板转动。蝶板旋转至与流道平行时为全开，垂直时为全关。通过调节进气压力或流量，可精确控制蝶板的开度，实现流量的连续调节。

三、 核心优势与应用领域

核心优势：
1. 卓越的卫生性能：完全满足无菌生产要求，是GMP、3A等认证体系的优选设备。
2. 高度的自动化与可靠性：气动执行确保了稳定、无需维护的动力输出，减少了人工干预，提升了生产效率和一致性。
3. 维护简便：结构简单，拆卸清洁方便，大多数维护工作可在线上完成。
4. 经济高效：相比其他类型的卫生级阀门，具有更优的性价比，且运行能耗低。

主要应用领域：
- 食品饮料行业：牛奶、果汁、啤酒、葡萄酒等产品的输送、调配与灌装线。
- 制药与生物工程：纯化水、注射用水、药液、培养基的管路系统。
- 化妆品行业：膏体、液体原料的精密输送。
- 其他洁净工艺：需要高洁净度要求的特种化工、电子超纯水等领域。

四、 选型与维护要点

选型时需重点考虑：
- 介质特性（温度、酸碱度、颗粒物含量）。
- 工艺要求的压力与流量范围。
- 所需的连接方式与口径大小。
- 气动执行器的类型（单作用/双作用）、扭矩要求及控制附件配置。
- 相关的行业认证标准。

日常维护：
定期检查密封件的磨损情况，清洁阀体内腔与执行器外部，确保气源洁净干燥，并验证执行器的动作精度与反馈信号是否正常。

###

气动卫生级蝶阀是卫生级流体处理系统中集洁净、高效、可靠与智能于一体的关键部件。气动执行器的赋能，使其超越了简单开关的功能，成为实现精细化、自动化流程控制不可或缺的一环。正确选型与使用该阀门，将为企业提升产品质量、保障生产安全、优化运营效率提供坚实的技术支撑。
